컴퓨터,PC 조립하기, PC 조립하는 방법, 순서 주의 사항( i3-10100 / B460M DS3H V2)

이번 포스팅은 컴퓨터를 조립하는 방법과 조립하면서 주의할 점에 대해 포스팅하겠습니다. 유튜브 동영상으로 많은 조립하는 영상이 있어서 도움이 될만한 글은 아니겠지만 PC를 조립할 일이 생겨 조립하면서 사진을 찍어 보았습니다.
아주 디테일하고 자세하게 꼼꼼한 포스팅은 아니지만 부분적으로 중요한 부분만 참고로 읽어주시면 감사하겠습니다.

인텔 조립 포스팅 이기 때문에 AMD 사용자분들은 참고만 해주세요.



1) 컴퓨터 조립 부품.

2) 메인보드 연결 포트 알아보기.

3) 컴퓨터 조립하기, 조립 방법.



1. 컴퓨터 조립 부품.

CPU : 인텔 i3-10100 (3.6G 4/8 )

메인보드 : GIGABYTE B460M DS3H V2 듀러블에디션

메모리 : 삼성 DDR4 16GB PC4-21300

SSD : 삼성 870 series EVO 500GB MZ-77E500B/KR

Power : 마이크로닉스 Classic II 600W +12V Single Rail 85+

Case : [3RSYS] J210 해머 (미들타워)

LG DVD롬 DH18NS61 블랙



사용자 분이 운영하시는 매장에서 사용할 거라 DVD롬을 원하셔서 요즘은 사용하지 않지만 DVD롬을 설치하였습니다.

그래서 조립순서에 DVD 설치는 포스팅하지 않았습니다. 외장 그래픽카드는 필요 없는 부품이라서 따로 구매하지 않고 내장으로 사용할 것입니다. 참고하세요.



2. 메인보드 연결 포트 알아보기.



메인보드에 부품과 CASE전면 케이블, 파워케이블을 연결하는 포트들을 간단하게 확인해 보겠습니다. 특정한 순서 없이 포트를 나열했습니다.



1) USB 3.0 포트입니다. 메인보드 전면 USB가 3.0을 지원한다면 파란색 연결 케이블을 연결해 주시면 됩니다.
2) S-ATA 사타포트입니다. SSD나 HDD, DVD ROM을 연결하는 포트 입니다.

3) 파워 케이블 24핀 전원 케이블을 연결하는 포트 입니다.

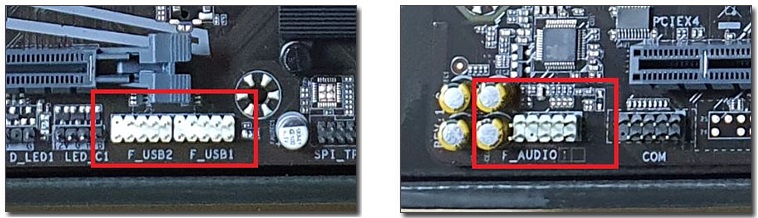

4) CASE 전면 USB 포트 케이블을 연결하는 USB포트입니다. 메인보드 하단에 위치하고 USB라고 표시되어 있습니다.

5) CASE 전면 사운드 케이블을 연결하는 포트 입니다. AUDIO라고 표시되어 있습니다.



다른 포트나 연결부는 아래 조립하면서 부족한 부분은 보충했습니다. 디테일하지 않기 때문에 참고만 해주세요.



3. 컴퓨터 조립하기, 조립 방법.

1) 메인보드에 CPU 장착하기.

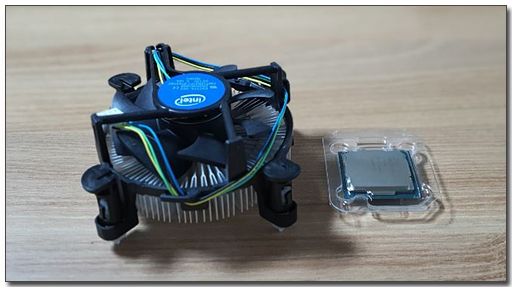

CPU를 상자에서 꺼내어 보면 CPU 쿨러와 CPU 두 가지로 구성되어 있습니다.

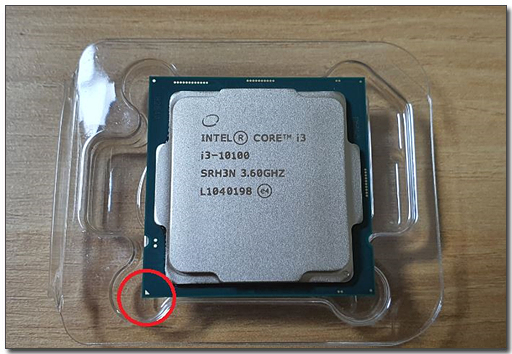

CPU에서 중요한 부분은 각 모서리에 표시가 있는데 화살표 모양의 표시를 확인하셔야 합니다.
이 부분을 메인보드 CPU 장착부 화살표 표시와 방향을 맞추어야 하기 때문입니다.

처음 조립하는 분들도 크게 별거 없으니 이것저것 신경 쓰지 마시고 조립은 프라모델 조립하듯이 다 들어맞도록 제작되어 홈에 맞추어 설치만 하시면 됩니다.



CPU 장착부를 줌인해서 찍은 부분입니다. 저 플라스틱 덮개를 제거하셔도 되고 제거하지 않으셔도 상관없습니다.

CPU를 설치하고 다시 덮으면 플라스틱 덮개가 자동으로 분리되기 때문입니다.
우측에 걸림쇠를 누르면서 화살표 방향 옆으로 밀면 걸림쇠가 분리되면서 덮개가 열립니다.

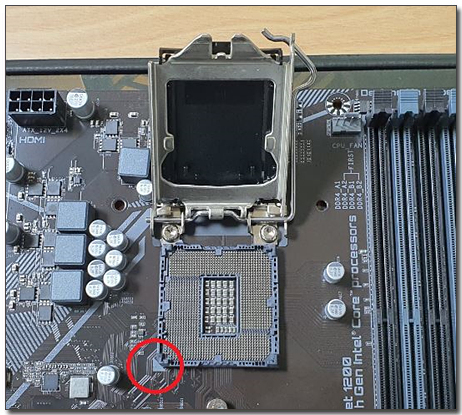

덮개가 열린 모습입니다. 보시면 CPU 방향을 맞출 수 있도록 화살표를 표시해 두었습니다. 모든 메인보드가 표시가 되어 있습니다. 저 표시에 CPU 화살표가 있는 방향을 맞추어 설치하시면 됩니다.



화살표 방향을 맞추고 조심하게 CPU를 올려 주시면 됩니다. 살짝 홈에 들어가게 올려 두시면 됩니다. 힘으로 누르면 메인보드에 있는 핀들이 휘어 부팅이 되지 않습니다. 이 부분만 조심해 주시면 됩니다. 그리고 다시 덮개를 덮어 걸림쇠를 열 때와 반대로 조금 힘을 주고 누르면서 걸어주시면 됩니다.

사진처럼 플라스틱 덮개가 자동으로 분리됩니다. 이제 CPU 장착은 끝났습니다.

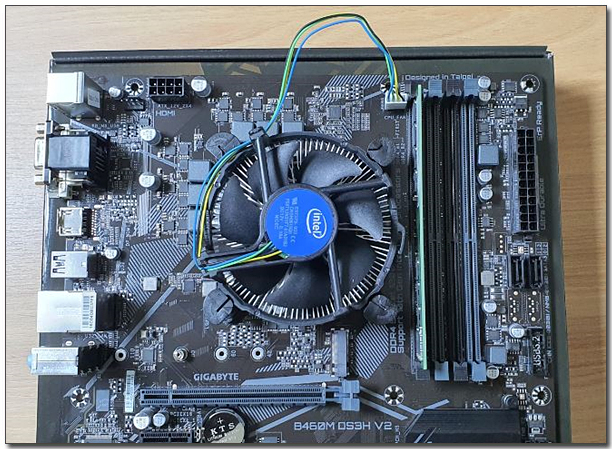

CPU 쿨러를 메인보드 홀에 맞추어 주시고 4곳의 지지대를 위에서 강하게 눌러줍니다. 딸깍 소리가 날 때까지 강하게 눌러주세요. 4곳을 모두 눌러주시고 손으로 잡고 잘 고정되었는지 흔들어 확인해 줍니다.
그리고 메인보드 CPU FAN 연결부에 쿨러 FAN 커넥터를 홈에 맞추어 연결해 줍니다. 연결하지 않으면 FAN이 돌지 않기 때문에 사용 중 PC가 꺼지게 됩니다. 꼭 연결해 주세요.





2) 메모리 장착 하기.

메모리는 가운데 홈을 기준으로 좌 우의 길이가 다릅니다. 메인보드 메모리 슬롯 양끝에 고정부를 양쪽으로 벌려주고 메인보드 메모리 슬롯 홈과 좌우 길이를 맞추어 양끝을 강하게 눌러주어 메모리를 장착해 주세요. 그리 어렵지 않습니다. 홈만 잘 맞추고 양쪽 고정부가 딸깍하고 다시 메모리에 걸리면 됩니다. 메모리가 잘못 장착되거나 정상적으로 설치되지 않으면 전원을 넣었을 때 전원은 들어오지만 화면 출력이 되지 않습니다.



이제 정상적으로 CPU와 메모리 설치가 끝났습니다. 케이스에 메인보드를 장착해 보겠습니다.



3) 케이스에 메인보드 조립하기.

오늘 사용할 케이스입니다. 케이스 옆면을 양쪽 다 열어주세요.



메인보드 상자에 보면 사진처럼 백패널이 들어있습니다. 케이스에 백패널을 먼저 조립해 주어야 합니다.



케이스 후면에 백패널을 조립하도록 공간이 있습니다. 중요한 것은 백판넬 설치가 좀 까다롭습니다.
케이스마다 약간 다르긴 한데 백판넬 설치하는 게 제일 짜증 납니다.
백패널 보면 사운드 잭이 나올 홀이 작게 세 개 있는데 이 부분이 아래로 가도록 하고 케이스에 강하게 밀어 넣어

고정을 시켜주어야 합니다. 까다롭다는 게 한쪽을 누르면 다른 쪽이 빠지고...... 쉽게 들어가지도 않고....
설명은 힘들고 그냥 힘과 요령을 만들어 설치해 주세요.



백패널 설치가 완료된 모습입니다. 저 부분으로 메인보드 장치를 맞추어 설치할 겁니다.



앗차, 메인보드 조립하는 사진을 빼먹었습니다. 열심히 조립하다가 잊어버리고 사진을 찍지 못했습니다.

일단 완성된 사진으로 대체하겠습니다.ㅜ.ㅜ

백패널 홈에 맞추어 메인보드를 케이스에 잘 맞추고 메인보드 나사 홀과 케이스 나사 홀을 맞추고 나사를 설치해 줍니다. 어려운 부분은 아니라서 꼭 사진이 필요하지는 않을지도....



메인보드 조립이 끝나고 케이스를 반대로 돌리면 파워서플라이 설치할 수 있는 공간이 있습니다. 안쪽에서 밖으로 밀어 넣어 나사홀에 맞추어 주세요. 파워는 케이스별로 상단파워와 하단 파워 지원하는 부분이 다릅니다. 하단 파워 설치 사진이니 참고만 하세요.

파워 설치가 어려운 부분은 아니라서 참고만 하시면 될 듯합니다.

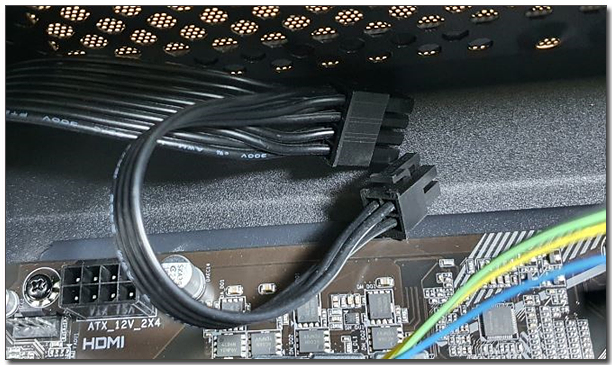

파워 설치가 끝나면 파워케이블에서 메인보드 CPU 보조전원을 연결할 케이블을 찾아주세요. 사진처럼 두 개로 나누어져 있습니다. 메인보드가 보조전원이 4핀 또는 8핀으로 되어 있기 때문에 두 개로 되어 있습니다.

제가 구매한 메인보드는 8핀으로 되어 있습니다.

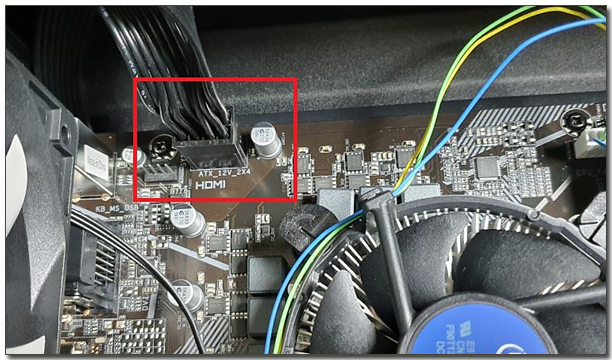

CPU근처에 보조전원 연결할 부분이 있기 때문에 잘 보시고 연결하여 주시면 됩니다. 이 부분을 연결하지 않으면
전원은 들어오지만 부팅이 되지 않습니다. 중요한 부분입니다. 꼭 찾아서 연결해 주세요.



케이스 안쪽에 보면 메인보드에 연결되는 전면 전원 스위치, 전면 USB 3.0, 전면 오디오 관련 케이블이 있습니다.
케이블을 연결해 주어야 합니다.

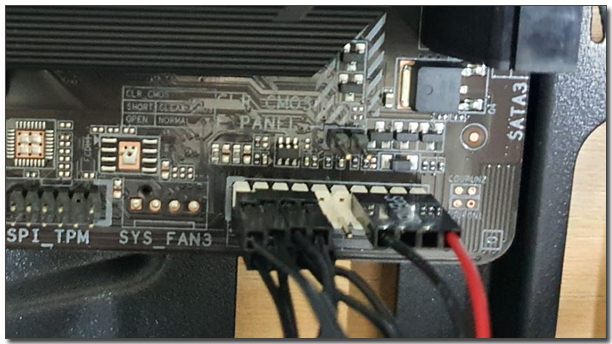

메인보드 우측 하단에 보시면 케이스 전면 스위치 연결하는 포트가 있습니다.

메인보드 설명서를 보시거나 휴대폰으로 사진을 찍어 확대해서 연결하는데 참고하시면 될 듯합니다.

케이스 전면 케이블에도 표시가 되어 있습니다. RESET SW, POWER, HDD LED, POWER LED 표시를 보시고 메인보드에 동일한 부분에 연결해 주시면 됩니다.



참고로 POWER와 RESET은 메인보드에 +,- 표시는 되어 있지만 구분을 하지 않아도 됩니다. 단순히 쇼트만 시켜주면 기능을 하기 때문입니다. 나머지는 +와 -를 잘 보시고 연결해 주시면 됩니다.

잘못 연결되었다고 큰 문제가 발생하지는 않습니다. 작동만 안 될 뿐이니 작동이 되지 않으면 다시 연결해 주시면 됩니다.



전면 스위치 케이블이 연결된 모습입니다.



전면 오디오와 USB2.0과 파란색으로 된 USB3.0도 메인보드 연결잭 홈에 맞추어 연결해 주시면 됩니다.
메인보드 설명서를 보셔도 되고 홈을 보시고 맞추어 설치하셔도 됩니다.

파워 케이블 중에 메인보드에 전원을 보내줄 전원 케이블을 찾아주세요. 24핀으로 된 케이블입니다.

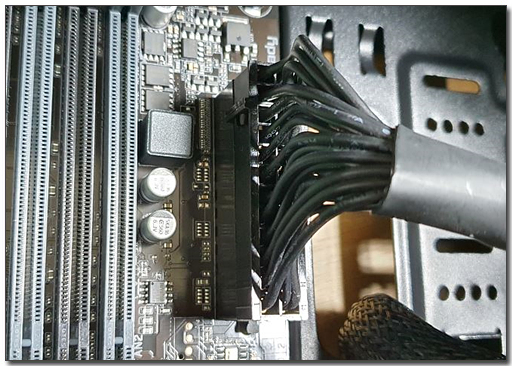

메인보드 24핀 장착부에 연결하시면 됩니다.



전원이 연결된 모습입니다. 이제 케이블 연결은 모두 끝났습니다.



하드나 시디롬에 연결할 사타 케이블과 파워 사타 전원입니다. SSD나 HDD를 케이스에 장착하시고 전원과 사타 케이블을 연결해 주시면 됩니다.



SSD에 연결한 모습입니다. 이런 부분은 디테일하게 다 사진을 찍고 할 수가 없어서 보시면 누구나 쉽게 설치가 가능합니다. ㄱ자로 생긴 홈에만 맞추면 되니까요.



완성된 조립컴퓨터 실내입니다. 남는 파워 케이블 정리와 내부 선 정리도 어느 정도 필요하겠지만 완성된 모습입니다.

전원을 넣으니 정상적으로 전원 들어오고 작동 잘 됩니다.



참고로 제가 올린 USB로 윈도우10 설치하는 방법 포스팅 링크입니다.

윈도우10 설치 하는 방법.

조립하면서 디테일하게 이것저것 사진 찍고 알려드리지 못한 점은 이해해 주시기 바랍니다.

대부분 유튜브 동영상을 보고 조립하기 때문에 참고적으로 확인하라고 포스팅한 부분이고 하나하나 자세하게 할 수가 없었습니다. 도움이 되셨으면 좋겠습니다.



감사합니다.
